Détails sur le produit:
|

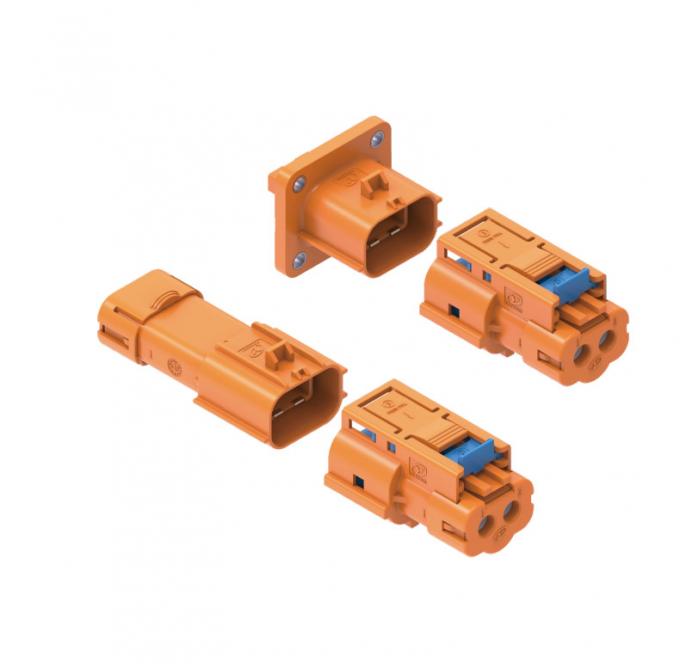

EV NEOPOWER 800V 20A Haute tensionConnecteur d'alimentation à 2 brochesest une solution d'interconnexion de pointe de Neopower, conçue pour des performances et une sécurité supérieures dans les systèmes de véhicules électriques à haute tension exigeants. Designed to reliably manage power for components such as On-Board Chargers (OBC), DCDC converters, Power Distribution Units (PDUs), and PTC heaters, this connector ensures a robust and secure high-power, two-pole connection, far exceeding the capabilities of common low-powerConnecteurs à 2 broches.
Caractéristiques clés:
EV NEOPOWER 800V 20A Haute tensionConnecteur d'alimentation à 2 brochesest méticuleusement conçu pour servir de lien critique dans les architectures de véhicules électriques modernes et les applications industrielles de haute puissance. Tout en fournissant l'intégrité fondamentale d'une grande capacitéConnecteur à 2 brochesPour le transfert de puissance primaire, il intègre des fonctionnalités avancées de sécurité et de signal essentiels pour des systèmes tels que les PDU, les BDU, les compresseurs de climatisation et les convertisseurs DCDC. Sa conception robuste garantit une puissance stable et une communication fiable du signal, ce qui est primordial pour l'efficacité et la sécurité deConnecteurs OBCet d'autres composants EV critiques.
La sécurité est à l'avant-garde de la conception de ce connecteur. Le circuit de verrouillage à haute tension intégré (HVIL), la construction résistante au toucher (IPXXB même lorsqu'il est non gêné), le keying de poka-yoke et la fonction de verrouillage secondaire en concert pour protéger contre l'exposition accidentelle à haute tension et assurer un accouplement correct et sécurisé. Ces fonctionnalités sont indispensables pour toutConnecteur EV haute tension, offrant la tranquillité d'esprit pendant l'assemblage, le fonctionnement et l'entretien. Les utilisateurs à la recherche d'une mise à niveau significative en matière de sécurité et de fiabilité par rapport à plus simpleConnecteur de fil à 2 brochesLes solutions pour les circuits à haute énergie trouveront ces fonctionnalités inestimables.
Conçu pour la durabilité, le connecteur NeoPower offre une protection inégalée contre les facteurs environnementaux. Les gardes de blindage à 360 ° contre EMI, cruciaux pour l'électronique sensible à proximité, tandis que les cotes IP67 et IP6K9K confirment sa résilience contre la poussière, la pénétration de l'eau et les processus de nettoyage exigeants souvent rencontrés en automobile et industriel. Ce niveau de protection, combiné à une large plage de température opérationnelle, assure des performances durables, qu'elles soient utilisées comme unConnecteur PDUou dans d'autres applications exposées à haute tension. Avec ses spécifications robustes et son ensemble de fonctionnalités complet, ce connecteur est le premier choix pour les développeurs à la recherche d'une solution d'interconnexion haute tension fiable et sûre.
Attributs du produit
| Attribut | Valeur |
| Nom de marque | Néo-puissant |
| Nom de produit | Connecteur d'alimentation EV à 2 broches EV NEOPOWER 800V 20A avec HVIL, blindage à 360 ° et cote IP6K9K |
| Tension nominale (circuit d'alimentation) | 800V (AC / DC) |
| Courant nominal (circuit d'alimentation) | Jusqu'à 20A (avec câble 4 mm²), 16A (avec câble 2,5 mm²) |
| Tension nominale (circuit de signal) | 24V (AC / DC) |
| Courant nominal (circuit de signal) | 2A (avec câble 0,5 mm²) |
| Caractéristiques de sécurité clés | HVIL (verrouillage de haute tension), fonction de verrouillage secondaire, Poka-Yoke (résistance aux erreurs), résistant au toucher (IPXXB) |
| Blindage | Boundage EMI complet à 360 ° |
| Note IP | IP67 & IP6K9K (connecteur accouplé); IPXXB (sécurité résistante au toucher) |
| Plage de température de fonctionnement | -40 ° C à + 125 ° C |
| Plage de câbles applicable (alimentation) | 2,5 mm² - 4 mm² |
| Plage de câbles applicable (signal) | 0,5 mm² |
| Tension diélectrique (puissance) | 3000VAC @ 50Hz (conditions normales) |
| Tension diélectrique (signal) diélectrique (signal) | 1000VAC @ 50Hz (conditions normales) |
| Applications primaires | Chargeurs EV embarqués (OBC), convertisseurs DCDC, unités de distribution d'alimentation (PDU), radiateurs PTC, compresseurs de climatisation, unités de déconnexion de la batterie (BDU) |
| Lieu d'origine | Guangdong, Chine |
Vous avez des questions sur notre puissance haute tension? Nous vous avons couvert!
Q: Vous appelez cela un «connecteur d'alimentation à 2 broches», mais il semble plus complexe. Qu'est-ce qui donne?
R: C'est une observation nette! En son cœur, ce connecteur offre une puissance sérieuse grâce à deux contacts primaires et robustes - c'est la partie "puissance à 2 broches". Mais vous avez raison, il est entouré de fonctionnalités avancées comme HVIL (verrouillage à haute tension) et les épingles de signal, ce qui en fait une solution sophistiquée pour les systèmes EV haute tension, bien au-delà des types de connecteurs simples à 2 broches simples comme un connecteur JST à 2 broches JST ou un connecteur MOLEX à 2 broches.
Q: Donc, ce n'est pas comme le "connecteur à 2 broches" 12v "que je pourrais utiliser pour les accessoires automobiles ou les bandes LED?
R: précisément! Bien que ces types de connecteurs 12V à 2 broches soient idéaux pour les besoins de plus faible puissance, comme une configuration de connecteur LED à 2 broches ou des tâches de connecteur automobile simples à 2 broches, notre connecteur NeoPower est conçu pour un énorme 800 volts! Il est construit pour les principales artères électriques des véhicules électriques - pensez aux chargeurs embarqués (OBC), aux convertisseurs DCDC et aux unités de distribution de puissance (PDU).
Q: Je vois beaucoup de choses sur les différents comptes de broches comme "connecteur à 24 broches" ou "connecteur à 20 broches" pour des choses comme l'ordinateur ATX Power. Comment cela est-il lié?
R: Bonne question pour le contexte! Ces connecteurs à 24 broches (comme un connecteur ATX), ou même à 25 broches, ou 26 connecteurs de broches, sont généralement conçus pour transporter de nombreux signaux ou lignes électriques à basse tension différents pour l'électronique. Notre objectif avec ce connecteur EV NEOPOWER est sur la transmission de très haute puissance en toute sécurité et de manière fiable à travers ses deux pôles principaux, complétés par des lignes de sécurité et de signal dédiées. C'est une bête différente, spécialisée pour les applications EV à haute énergie plutôt que pour des données complexes ou plusieurs rails à faible puissance.
Q: Qu'est-ce que «HVIL» et pourquoi est-ce un gros problème pour une «prise de connecteur à 2 broches» à haute tension comme celle-ci?
R: HVIL signifie une boucle de verrouillage haute tension, et c'est une caractéristique de sécurité super importante! Avant que les principaux contacts de puissance haute tension ne puissent s'engager ou se désengager, le circuit HVIL confirme que le système est en toute sécurité. C'est comme une poignée de main intelligente qui protège les techniciens et l'équipement lui-même. Vous ne le trouveriez pas sur un simple connecteur à 2 broches à 2.
Q: "Spoil tof" sonne bien, mais qu'est-ce que cela signifie pratiquement pour moi lors de la manipulation de ces connecteurs?
R: Cela signifie que vous (ou un technicien) ne pouvez pas toucher accidentellement aucune pièce vive haute tension, même lorsque les moitiés mâles et féminines du connecteur à 2 broches ne sont pas. Notre connecteur répond à la norme IPXXB, garantissant que les doigts ou les sondes ne peuvent accéder à aucun conducteur dangereux. C'est une couche de sécurité critique pour tous ceux qui travaillent avec des systèmes EV haute tension.
Q: À quoi sert la "fonction de verrouillage secondaire"? Est-ce pour une sécurité supplémentaire?
R: Exactement! Le verrou principal vous donne ce clic satisfaisant, vous faisant savoir qu'il est accouplé. Le verrouillage secondaire est un mécanisme supplémentaire qui garantit que la prise et le bouchon de connecteur à 2 broches restent fermement connectés, en particulier dans les environnements à haute vibration courants dans les véhicules. Il empêche la déconnexion accidentelle, ce qui est vital lorsque vous avez affaire à 800 volts!
Q: Vous listez IP67 et IP6K9K. Ce connecteur peut-il gérer un trempage grave ou un lavage de pression?
R: Vous pariez! IP67 signifie qu'il est étanche à la poussière et peut être submergé dans l'eau jusqu'à 1 mètre. Mais l'IP6K9K est encore plus difficile - cela signifie que ce connecteur à 2 pôles à haute tension peut résister à des jets d'eau à haute pression à haute pression. Alors oui, il est construit pour survivre des conditions difficiles, ce qui en fait une solution de connecteur imperméable à 2 broches vraiment robuste pour les véhicules électriques.
Q: Quel type de températures ce connecteur peut-il gérer? Les véhicules électriques peuvent devenir assez chauds ou froids!
R: Nous l'avons conçu exactement pour ces extrêmes! Ce connecteur fonctionne de manière fiable dans une plage de températures d'un froide -40 ° C jusqu'à un brûlant + 125 ° C. Cela couvre à peu près n'importe quel environnement dans lequel un véhicule électrique pourrait se trouver.
Q: Quels sont les principaux matériaux utilisés? J'ai besoin de quelque chose de durable.
R: Nous utilisons des plastiques d'ingénierie robustes et robustes pour le boîtier qui peut résister à la contrainte mécanique et aux fluides automobiles durs. Les contacts eux-mêmes sont effectués à partir d'alliages de cuivre à haute conductivité pour assurer un transfert de puissance et une durabilité efficaces. Il s'agit d'une fiabilité à long terme pour ces interconnexions de puissance EV.
Q: Quelle quantité de courant et de tension les principaux contacts de puissance et les contacts du signal peuvent-ils gérer?
R: Les deux principaux contacts d'alimentation sont évalués pour 800 V (AC / DC) et peuvent transporter jusqu'à 20A (avec câble 4 mm²). Les contacts du signal auxiliaires sont conçus pour 24 V (AC / DC) et 2A, parfaits pour les importants lignes de communication HVIL et de communication.
Q: Quelle taille de câbles devrais-je utiliser avec cet assemblage "câble de connecteur à 2 broches"?
R: Pour les lignes électriques, ce connecteur est conçu pour les câbles allant de 2,5 mm² à 4 mm². Pour les lignes de signal, vous utiliserez généralement des câbles de 0,5 mm². Cela vous donne une bonne gamme pour diverses applications d'alimentation EV.
Q: Ce connecteur a-t-il des fonctionnalités pour m'empêcher de le brancher de la mauvaise manière?
R: Oui, c'est le cas! Il présente ce que l'on appelle "Poka-Yoke" en train de saisir. Cela signifie que les boîtiers masculins et féminins du connecteur à 2 broches ont des formes ou des clés uniques qui ne leur permettent d'être accouplées dans l'orientation correcte. Plus de devinettes ou de polarité inverse accidentelle sur ces connexions critiques!
Q: Ce connecteur est-il quelque chose que je trouverais comme un "connecteur à 2 broches" générique dans un magasin de pièces local, peut-être comme un connecteur Delphi ou Deutsch 2 broches?
R: Bien que les marques bien connues comme Delphi ou Deutsch créent d'excellents connecteurs de broches automobiles à 2 pouces pour diverses fonctions de véhicule (souvent des systèmes 12 V ou 24 V), ce connecteur NeoPower est un composant hautement spécialisé pour les systèmes EV haute tension. Vous ne trouverez généralement pas un connecteur évalué par HVIL, équipé de 800 V HVIL, IP6K9K de ce calibre dans une allée générale des pièces automobiles. Il est conçu pour des applications OEM et haute performance spécifiques.
Q: J'ai besoin de connecter certaines lumières LED sur mon véhicule. Est-ce que ce "connecteur à 2 broches LED" convient à cela?
R: Honnêtement, ce connecteur serait un exagéré grave pour les bandes LED! Pour les besoins du connecteur LED à 2 broches, un connecteur à 2 broches imperméable à 2 broches plus simple, plus simple et moins cher serait parfaitement adéquat. Ce connecteur NeoPower est conçu pour gérer une puissance importante pour les composants EV principaux.
Q: Si j'ai besoin de le supprimer ou de le déconnecter, est-ce compliqué comme des procédures "connecteur à 24 broches comment supprimer" pour l'électronique?
R: Il est conçu pour une connexion sécurisée, ce qui signifie qu'il ne se sépare pas. Cependant, il est également conçu pour la facilité de service par des techniciens formés. Les mécanismes de verrouillage (primaire et secondaire) sont simples à fonctionner avec la bonne compréhension, garantissant à la fois la sécurité et l'accessibilité en cas de besoin - certainement moins complexes que de traiter de grands connecteurs de données multi-broches délicats!
Q: Pourquoi devrais-je choisir ce connecteur NEOPOWER par rapport à d'autres méthodes de connexion à haute tension potentielles?
R: Lorsque vous choisissez ce connecteur NEOPOWER, vous obtenez une solution remplie de fonctionnalités de sécurité (HVIL, étanche au toucher, verrouillage secondaire, poka-yoke), scellement environnemental exceptionnel (IP67 et IP6K9K) et blindage à 360 °, tout évalué pour 800 V. Il s'agit d'un package intégré conçu pour les rigueurs des applications EV, offrant la fiabilité où elle compte le plus.
Q: Quels types d'applications sont le point idéal pour ce connecteur avancé "à 2 broches"?
R: Il excelle vraiment dans la connexion des composants à haute tension dans les véhicules électriques. Pensez aux chargeurs embarqués (OBC), aux convertisseurs DCDC, aux unités de distribution de puissance (PDU), aux radiateurs PTC à haute tension et aux compresseurs de climatisation. Partout où vous devez transférer une puissance significative en toute sécurité et de manière fiable à haute tension dans un EV, c'est votre choix.
Q: Si j'ai des exigences très spécifiques pour une connexion haute tension, NeoPower peut-il aider?
R: Absolument! Nous comprenons que les systèmes à haute tension peuvent avoir des demandes uniques. Bien qu'il s'agisse d'un produit standard, nous vous encourageons à contacter notre équipe pour discuter de votre application spécifique. Nous pouvons vous aider à déterminer si ce connecteur est l'ajustement parfait ou vous guider vers d'autres solutions. Nous sommes ici pour alimenter votre innovation!
