Détails sur le produit:
|
Principales caractéristiques:
Description du produit

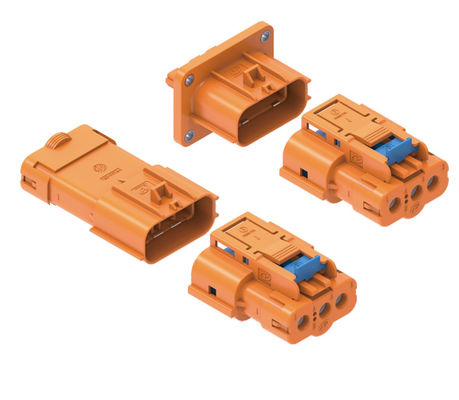

Le Neopower 3-Pin 800V 16A Automotive Power & Signal Connector est conçu pour offrir des performances exceptionnelles et une fiabilité inébranlable pour les applications automobiles critiques et haute tension.Ce système avancé de connecteurs à 3 broches, comprenant à la fois des connecteurs à 3 broches mâles et femelles, fournit une interconnexion sûre et durable pour la transmission d'alimentation et de signal.Sa construction robuste et son ensemble complet de fonctionnalités en font un choix idéal lorsqu'une solution automobile fiable à connecteur à 3 broches est primordiale.
Conçu pour résister aux exigences rigoureuses des systèmes de véhicules modernes, ce connecteur excelle dans des applications telles que les chargeurs à bord (OBC), les contrôleurs de pompes à huile et à air et les unités de distribution d'énergie (PDU).L'intégration d'un verrouillage à haute tension (HVIL), d'une construction à l'épreuve du toucher et d'une conception Poka-yoke assure une sécurité maximale lors de la manipulation et de l'exploitation,prévention de l'exposition accidentelle à des tensions élevées et à des connexions incorrectesLa fonction de verrouillage secondaire fournit une couche de sécurité supplémentaire, cruciale dans les environnements automobiles à forte vibration, garantissant que la prise de connecteur à 3 broches reste fermement accrochée.
Ce connecteur est conçu pour accueillir des câbles de connexion à 3 broches et des câbles de connexion à 3 broches de taille spécifique, avec des contacts d'alimentation adaptés aux câbles de 2,5 mm2 transportant jusqu'à 16 A et des contacts de signal pour 0.câbles de 5 mm2 jusqu'à 2 ASa résistance exceptionnelle à l'eau IP67 et IP6K9K, combinée à une large plage de températures de fonctionnement (-40°C à +125°C) et à un blindage à 360°,garantit une performance constante même dans des conditions difficiles. Choisissez le connecteur de puissance et de signal automobile 3 broches Neopower pour une solution de connexion de pointe, sûre et fiable pour vos besoins en haute tension.
| Attribut | Spécification |
| Marque | Néo-puissance |
| Type de produit | Connecteur hybride à 3 broches (2 broches d'alimentation + 1 broche de signal) |
| Portée du câble (poignées d'alimentation) | 2.5 mm2 |
| La portée du câble (poignée de signal) | 0.5 mm2 |
| Courant nominal (points d'alimentation) | 16A |
| Courant nominal (pointe de signal) | 2A |
| Voltage nominal (points d'alimentation) | 800 V (c.c. / courant continu) |
| Voltage nominal (pointe de signal) | 24 V (c.c. ou courant continu) |
| Voltage résistant diélectrique (pins d'alimentation, courant alternatif 50 Hz, normale) | Des émissions de CO2 |
| Voltage résistant diélectrique (pointe de signal, AC 50 Hz, normale) | Les appareils électriques |
| Fonction de verrouillage secondaire | - Oui, oui. |
| Poka-yoke (prévention du mauvais accouplement) | - Oui, oui. |
| L'interverrouillage à haute tension (HVIL) | - Oui, oui. |
| Conception à l'épreuve du toucher | Oui (conforme à la norme IPXXB) |
| Écran | Écran à 360° |
| Plage de température de fonctionnement | -40°C à +125°C |
| Classification de propriété intellectuelle | IP67 et IP6K9K (à l'épreuve de la poussière, étanche aux eaux dans des conditions spécifiques), IPXXB |
| Applications ciblées | Chargeurs embarqués (OBC), régulateurs de pompe à huile, régulateurs de pompe à air, unités de distribution d'énergie (PDU), unités de déconnexion de batterie (BDU) |
Questions fréquemment posées (FAQ) - Connecteur automobile à 3 broches Neopower
Q1: Quelles sont les principales applications du connecteur à 3 broches Neopower?
R: Ce connecteur est spécialement conçu pour des performances robustes dans des environnements automobiles exigeants et des systèmes haute tension.Contrôleurs de pompes à huile, les régulateurs de pompe à air, les unités de distribution d'énergie (PDU) et les unités de déconnexion de batterie (BDU).
Q2: Quelles sont les valeurs de tension et de courant pour les broches d'alimentation et de signal?
R: Le connecteur est de conception hybride:
Q3: Le connecteur 3 broches Neopower est-il étanche et adapté aux environnements difficiles?
R: Oui, il est conçu pour la durabilité. Le connecteur est classé IP67 et IP6K9K, ce qui le rend étanche à la poussière et protégé contre l'immersion dans l'eau et les jets d'eau à haute pression.Combiné avec sa plage de température de fonctionnement de -40°C à +125°C, il est bien adapté aux conditions automobiles difficiles.
Q4: Quelles sont les caractéristiques de sécurité intégrées dans ce connecteur?
R: La sécurité est un principe de conception essentiel.
Q5: Quelles tailles de câbles sont compatibles avec ce connecteur?
R: Le connecteur est optimisé pour:
Q6: En quoi le blindage à 360° profite-t-il à mon application?
R: Le blindage à 360° offre une protection complète contre les interférences électromagnétiques (EMI) et les interférences radiofréquences (RFI).Ceci est essentiel dans les véhicules modernes dotés de nombreux systèmes électroniques, car il contribue à maintenir l'intégrité du signal pour une transmission fiable des données et un fonctionnement du système.
Q7: Quelle est l'importance des caractéristiques Poka-yoke et Secondary Lock?
A: Je suis désolé.
Q8: Ce connecteur peut-il résister à des tensions élevées en toute sécurité?
R: Absolument. Les broches d'alimentation ont une tension diélectrique résistante de 3000V AC (50Hz, conditions normales), et les broches de signal résistent à 1000V AC (50Hz, conditions normales).avec des fonctionnalités comme HVIL et conception tactile, assure une fiabilité et une sécurité élevées dans les scénarios de haute tension.
