Détails sur le produit:
|

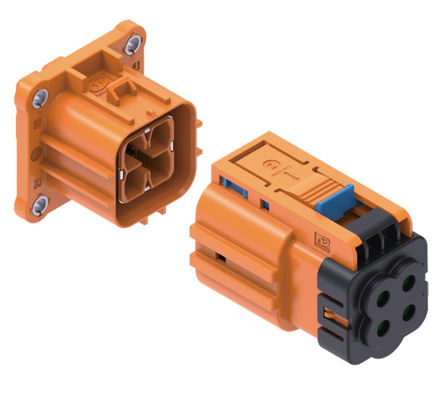

LeConnecteur à haute tension à 4 brochesIl s'agit d'un système d'équipement électrique qui a été conçu pour les environnements exigeants des véhicules électriques modernes (VE) et des systèmes industriels à haute puissance.connecteur à 4 brochesfournit une liaison sécurisée et fiable pour les applications critiques, y compris les compresseurs de climatisation, les chauffeurs PTC, les chargeurs embarqués (OBC) et les unités de distribution d'énergie (PDU).En tant qu'interconnexion électrique de premier plan, il combine des performances élevées avec des caractéristiques de sécurité inégalées.
La sécurité est primordiale dans les systèmes haute tension, et ce connecteur est conçu pour être le leader de l'industrie.une construction à l'épreuve du toucher pour protéger les techniciens des chocs électriquesLa conception de Poka-yoke intégrée empêche le désalignement pendant l'assemblage, ce qui rend ce système plus facile à utiliser.connecteur automobilesûre et conviviale.
Construit pour résister aux conditions les plus difficiles, ceconnecteur étancheIl est doté d'une classification IP67 et IP6K9K, assurant une protection complète contre la pénétration de poussière et d'eau.Avec une protection supérieure à 360°, ce connecteur électrique offre une excellente immunité EMI, essentielle pour maintenir l'intégrité des données et les performances du système dans des environnements électriques bruyants.solution de connecteur à courant élevépour toute application nécessitant une alimentation constante.
Pour les ingénieurs et les concepteurs à la recherche d'une interconnexion fiable et haute performance, le connecteur haute tension Neopower 4 pin est le choix définitif.et de durabilitéContactez-nous dès aujourd'hui pour découvrir comment cetteconnecteur électrique à 4 brochespeut améliorer la fiabilité et les performances de votre prochain projet.
Spécifications du produit
| Attribut | Valeur |
| Marque | Néo-puissance |
| Type de produit | Connecteur haute tension à 4 broches |
| Voltage nominal (puissance) | 1000V (c.c. et courant continu) |
| Voltage nominal (signaux) | 24 V (c.c. ou courant continu) |
| Courant nominal (puissance) | 20A (@ 2.5mm2), 30A (@ 4mm2), 40A (@ 6mm2) |
| Courant nominal (signaux) | 2A (@ 0,35 mm2) |
| Voltage résistant diélectrique (puissance) | Le système doit être équipé d'un système de freinage. |
| Voltage résistant diélectrique (signaux) | Le réglage de l'alimentation doit être effectué à l'aide d'un système de régulation de l'alimentation. |
| Plage de température de fonctionnement | -40°C à +125°C |
| Classement de protection | Pour les appareils de protection contre les rayonnements ultraviolets, les caractéristiques suivantes doivent être respectées: |
| Portée du câble compatible (puissance) | 2.5 mm2 à 6 mm2 |
| Caractéristiques de sécurité | Blocage à haute tension (HVIL), verrouillage secondaire |
| Caractéristiques du design | Poka-yoke (clavier à épreuve d'erreur), 360° Bouclier |
| Applications principales | Compresseur de climatisation, chauffeur PTC, chargeur embarqué (OBC), unité de distribution d'énergie (PDU) |
Q: Pour quels types d'applications ce connecteur à 4 broches est-il conçu?
A: Je suis désolé.C' est ça.Connecteur à 4 broches Neopowerest conçu spécifiquement pour les applications à haute puissance et haute tension où la fiabilité est essentielle. Il est idéal pour les composants de base des véhicules électriques (VE) et des machines industrielles,tels que les chargeurs embarqués (OBC)La conception robuste assure des performances stables dans ces systèmes exigeants.
Q: Ce connecteur peut-il être utilisé dans les systèmes de véhicules électriques (VE)? A: Je suis désolé.Ce connecteur a été conçu en pensant à l'industrie automobile. une large plage de température de fonctionnement (-40°C à +125°C),et le blindage à 360° le rendent parfaitconnecteur automobilepour assurer la sécurité et les performances dans les environnements électroniques complexes des VE modernes.
Q: Ce connecteur haute tension est-il étanche et adapté aux environnements difficiles?
A: Je suis désolé.Le connecteur est classé IP67 et IP6K9K, ce qui signifie qu'il est entièrement protégé contre la pénétration de poussière et peut résister à la fois à l'immersion temporaire dans l'eau (IP67) et à haute pression.les jets d'eau à haute température (IP6K9K)Cela rend notreconnecteur étancheexceptionnellement durable pour une utilisation dans des environnements industriels et automobiles exposés ou hostiles.
Q: Quel est le but de la fonctionnalité de verrouillage à haute tension (HVIL)?
A: Je suis désolé.Le HVIL est un élément de sécurité essentiel. Il s'agit d'un circuit secondaire qui assure l'interruption automatique et sécuritaire de l'alimentation haute tensionavantles contacts d'alimentation primaires peuvent être déconnectés, ce qui protège les techniciens et les opérateurs d'un choc électrique potentiel pendant l'entretien ou en cas de déconnexion accidentelle,Ce qui en fait un élément essentiel pour toute sécuritéconnecteur haute tension.
Q: Comment ce connecteur empêche-t-il une installation incorrecte et une déconnexion accidentelle?
A: Je suis désolé.Ce connecteur intègre deux caractéristiques de conception clés à cet effet.Ce qui signifie que sa forme physique ne lui permet d'être accouplée que dans la bonne orientation.Deuxièmement, il comporte un mécanisme de verrouillage secondaire robuste qui assure un verrou physique sécurisé, empêchant ainsi leconnecteur électrique à 4 brochesde la déconnexion due à des vibrations ou à une traction involontaire.
Q: Quel est le courant maximal que ce connecteur à courant élevé peut supporter?
A: Je suis désolé.Le courant nominal du connecteur dépend de la jauge de fil utilisée. Il est classé pour 20A avec un câble de 2,5 mm2, 30A avec un câble de 4 mm2 et peut gérer un maximum de 40A avec un câble de 6 mm2.Cette polyvalence permet aux ingénieurs de l'utiliser dans toute une gamme de besoins en énergie.
Q: Pourquoi le blindage à 360° est-il important pour ce type de connecteur?
A: Je suis désolé.Dans les véhicules modernes et les équipements industriels, de nombreux systèmes électroniques fonctionnent à proximité, créant des interférences électromagnétiques (EMI).une trajectoire conductrice ininterrompue autour des contacts internesCeci empêche les EMI externes d'interrompre la transmission de la puissance ou du signal et empêche le connecteur lui-même d'émettre du bruit,assurer l'intégrité du signal et des performances fiables pour l'ensemble du système.
NeoPower est dédié aux connecteurs et câbles imperméables à haute tension / courant élevé, applicables aux batteries à nouvelle énergie, aux véhicules électriques, aux machines lourdes, aux connexions industrielles, au système de propulsion,stockage d'énergie solaire/éolienne, réseau intelligent, AGV, etc.

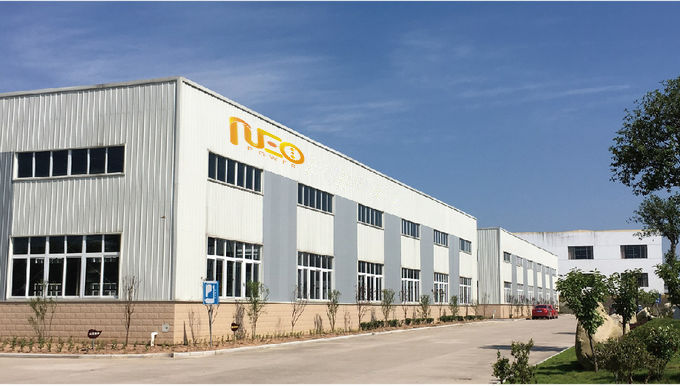

Neopower dispose de deux bases de fabrication situées respectivement à Huizhou, dans la province de Guangzhou, pour les connecteurs en coque en plastique, et à Changzhou, dans la province du Jiangsu, pour les connecteurs en coque en métal.Avec une riche expertise et une gestion de haut niveau, Neopower fournit des produits de qualité supérieure et des services excellents aux clients du monde entier.
La société a passé l'IATF 16949:2016, système de contrôle de la qualité ISO 9001:2015, et ses produits sont agréés CE, TVU, RoH.
