Détails sur le produit:
|
| Protection Grade: | IP20B | Insulation Resistance: | 5000 mΩ Min （Dry） 200 mΩ Min (RH 95%) |
|---|---|---|---|
| Minimum Mating Cycles: | 100 times | Termination Method: | Crimp / Typical |
| Rated Voltage: | UL DC 1000V, TUV 1500V DC | Voltage Rating: | Up to 100V |
| Contact Material: | Copper Alloy | Orientation: | Right Angle |
| Operational Temp: | -40℃ ~125℃ | Housing Material: | Thermoplastic |
| Salt Spray Re: | 144H (Mated) | Working Pressure: | 0.5~1.6 Bar |
| Cpa: | With | Locking System: | CPA/TPA (Yes, typically with CPA/TPA) |
| Wire Gauge: | 10-12 AWG |
Principales caractéristiques:
Description du produit

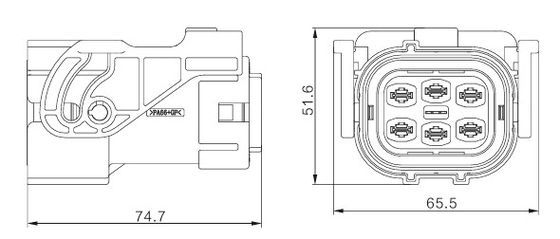

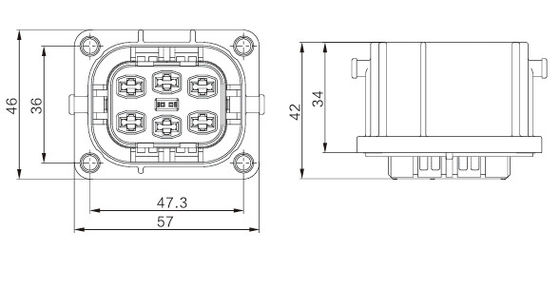

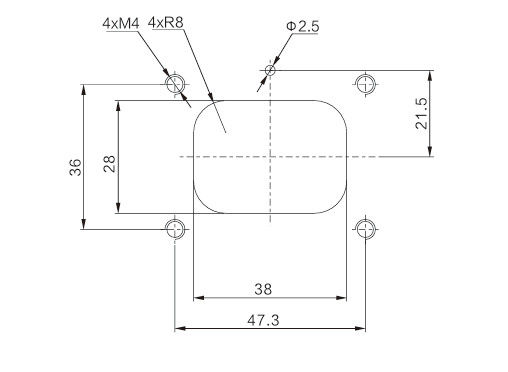

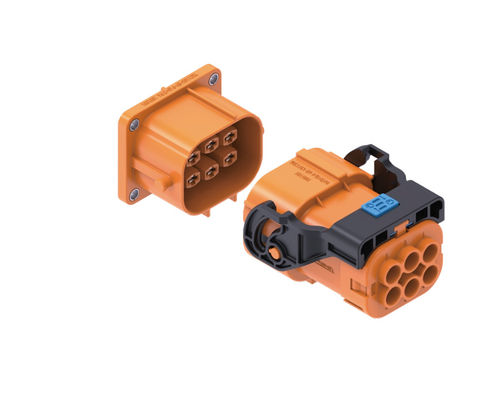

LeConnecteur automobile à 6 broches à haute tension de 1000 Vest conçu avec compétence pour répondre aux exigences rigoureuses des systèmes de véhicules électriques modernes. Conçu pour des applications hautes performances telles que les chargeurs embarqués (OBC) et les unités de déconnexion des batteries (BDU),ce connecteur fournit un pont sûr et fiable pour la transmission de puissance et de signalIl se distingue des autres6 types de connecteurs à brochespour sa durabilité exceptionnelle et ses caractéristiques de sécurité intégrées.
Conçu pour être fiable dans des environnements difficiles, ce connecteur garantit des performances optimales.qui est essentiel dans l'électronique complexe des véhiculesLa conception du connecteur comporte également un système de clés Poka-Yoke, rendant impossible un couplage incorrect et simplifiant le processus d'assemblage, une caractéristique souvent mise en évidence dans un appareil électronique.Diagramme des connecteurs à 6 brochesLa combinaison d'un verrou secondaire et d'une conception à l'épreuve du toucher offre des niveaux de sécurité essentiels aux techniciens et aux utilisateurs finaux qui interagissent avec les systèmes haute tension.connecteur à 6 broches mâleou leConnecteur à 6 broches, féminin, chaque pièce est construite pour un ajustement sûr et scellé.
Ce composant est plus qu'un simple connecteur; il est une garantie essentielle pour votre chaîne d'approvisionnement en énergie.Avec sa capacité à résister à des températures extrêmes et à résister à la pénétration selon les normes IP67 et IP6K9K, le Neopowerconnecteur à 6 brochesIl est le choix définitif pour les ingénieurs qui recherchent une solution de connectivité fiable, sûre et haute performance pour l'automobile, les véhicules électriques,et autres applications de transport exigeantesContactez-nous aujourd'hui pour savoir comment ce connecteur avancé peut améliorer votre prochain projet.
| Attribut | Spécification |
| Configuration du noyau | |
| Nombre de broches | 6 broches (4 puissances + 2 signaux) |
| Applications principales | Chargeur embarqué (OBC), unité de déconnexion de la batterie (BDU), systèmes à haute tension des véhicules électriques |
| Performance électrique | |
| Voltage nominal (puissance) | 1000V AC/DC |
| Voltage nominal (signaux) | 24V AC/DC |
| Courant nominal (puissance) | 35A (@ 6mm2), 30A (@ 4mm2), 25A (@ 2.5mm2) |
| Courant nominal (signaux) | 2A (@ 0,35 mm2) |
| Resistance diélectrique (puissance) | Le système de freinage doit être équipé d'un système de freinage de freinage de freinage de freinage. |
| Résistance diélectrique (signaux) | 1000V CA @ 50Hz (état normal) |
| Physique et environnement | |
| Température de fonctionnement | -40°C à +125°C |
| Protection contre les intrusions (IP) | Pour les appareils de protection des véhicules à moteur à combustion |
| Protection contre le toucher | Pour les appareils de protection contre les rayonnements ultraviolets: |
| Portée des câbles compatibles | 2.5 mm2 à 6 mm2 (puissance) |
| Caractéristiques et sécurité | |
| Caractéristiques de sécurité | Le verrouillage à haute tension (HVIL), fonction de verrouillage secondaire |
| Système d'accouplement | Poka-Yoke (clavier à épreuve d'erreur) |
| Écran | Écran à 360° pour la protection contre les EMI/EMC |
Conçu pour des environnements à forte demande et critiques, le Neopower 1000VConnecteur automobile à 6 brochesIl s'agit de la solution idéale pour une gamme d'applications haute tension.
Applications principales:
Qu'est-ce qui rend ce connecteur adapté aux systèmes automobiles haute tension?
C' est ça.Connecteur à 6 broches automobileCe modèle est spécialement conçu pour les environnements rigoureux des véhicules électriques.et une plage de température de fonctionnement extrêmement large de -40°C à +125°CPlus important encore, ses caractéristiques de sécurité intégrées comme HVIL sont essentielles pour protéger les systèmes haute tension.
Qu'est-ce que HVIL et pourquoi est-il important pour ce connecteur à 6 broches?
HVIL est l'abréviation de High-Voltage Interlock Loop. Il s'agit d'un élément de sécurité essentiel qui fonctionne comme un circuit de rétroaction.Connecteur à 6 broches mâle et femelleSi les pièces peuvent être séparées, le circuit HVIL indique au système de couper l'alimentation haute tension.Cela empêche les arcs électriques dangereux et assure le connecteur est sûr de manipuler pendant la déconnexion.
Comment assurer une connexion correcte et sécurisée?
Notre connecteur utilise deux caractéristiques clés pour cela. Premièrement, il a une conception Poka-Yoke, qui est une forme d'épreuve d'erreur qui empêche physiquement le connecteur d'être correctement couplé. Deuxièmement,Il comprend un mécanisme de verrouillage secondaire qui fournit un clic tactile et audible clair., " confirmant que le connecteur est entièrement installé et protégé contre les vibrations et la déconnexion accidentelle.
Ce connecteur peut-il être utilisé comme alimentation principale pour mon application?
Avec un courant nominal de 35 A sur ses contacts d'alimentation et une puissance de 1000 V, ce connecteur est spécialement conçu pour fournir de l'énergie.C'est un choix idéal pour transférer en toute sécurité des niveaux élevés de puissance d'une batterie ou d'une unité de distribution vers des composants comme un chargeur embarqué, ce qui en fait un élément essentiel de laalimentation par connecteur à 6 brochesUne chaîne.
Quelle est la durabilité de ce connecteur dans des conditions météorologiques difficiles ou dans des environnements industriels?
Ce connecteur est conçu pour résister à des conditions extrêmes. Il bénéficie d'une classification IP67 et IP6K9K, ce qui signifie qu'il est entièrement scellé contre la poussière et peut résister aux jets d'eau à haute pression et à haute température.Combiné à sa large plage de températures de fonctionnement, il garantit des performances fiables dans des environnements exposés à l'humidité, à la saleté et au choc thermique.
Quels types de câbles et de diagrammes de câblage sont compatibles?
Ce connecteur est polyvalent. Les quatre contacts d'alimentation sont compatibles avec des tailles de câbles allant de 2,5 mm2 à 6 mm2, tandis que les deux contacts de signal sont conçus pour un câble de 0,35 mm2.Cette flexibilité permet aux concepteurs d'utiliser des jauges de fil appropriées pour différentes charges de courantBien que nous n'offrions pas une solution universelleDiagramme des connecteurs à 6 broches, la conception Poka-Yoke et le pin-out clair simplifient l'intégration dans les schémas de votre système.
En quoi est-ce différent d'un connecteur standard à 6 broches pour une remorque ou un GPU?
Bien qu'ils puissent partager le même nombre de broches, il s'agit d'un composant hautement spécialisé.Trailers à connecteur à 6 brochesune prise ou unGPU à connecteur à 6 brochesqui fonctionnent à basse tension (généralement 12V), notre connecteur est conçu pour les applications à haute tension (1000V) et à courant élevé.matériaux de qualité supérieure pour la résistance thermique, et un blindage à 360°, qui ne sont pas présents dans les connecteurs de consommation standard ou basse tension.
NeoPower est dédié aux connecteurs et câbles imperméables à haute tension / courant élevé, applicables aux batteries à nouvelle énergie, aux véhicules électriques, aux machines lourdes, aux connexions industrielles, au système de propulsion,stockage d'énergie solaire/éolienne, réseau intelligent, AGV, etc.
Neopower dispose de deux bases de fabrication situées respectivement à Huizhou, dans la province de Guangzhou, pour les connecteurs en coque en plastique, et à Changzhou, dans la province du Jiangsu, pour les connecteurs en coque en métal.Avec une riche expertise et une gestion de haut niveau, Neopower fournit des produits de qualité supérieure et des services excellents aux clients du monde entier.
La société a passé l'IATF 16949:2016, système de contrôle de la qualité ISO 9001:2015, et ses produits sont agréés CE, TVU, RoH.
