Détails sur le produit:
|
Principales caractéristiques:
Description du produit

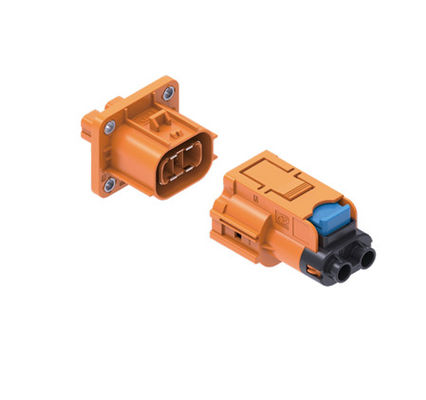

Le connecteur électrique à haute performance Neopower à 2 broches 1000V 40A avec HVIL, Poka-Yoke,Le blindage à 360° est méticuleusement conçu pour offrir des performances et une sécurité exceptionnelles dans des environnements à haute tension exigeants.Ce connecteur à 2 broches est idéal pour un large éventail d'applications, y compris les compresseurs de climatisation, les chauffeurs PTC, les chargeurs embarqués (OBC), les convertisseurs CC-DC,Unités de distribution d'électricité (PDU), et les unités de déconnexion de batterie (BDU).
Conçu avec la sécurité de l'utilisateur et l'intégrité du système comme priorités, ce connecteur intègre de multiples fonctions de protection.alors que le design Poka-yoke empêche le désaccouplementDes mécanismes de sécurité essentiels tels que le verrouillage à haute tension (HVIL) et les contacts tactiles sont intégrés pour protéger contre les dangers électriques.Ce robuste connecteur électrique à 2 broches dispose également d'un blindage à 360°, offrant une excellente protection contre les EMI et assurant une intégrité optimale du signal pour les applications sensibles.
Le connecteur à 2 broches Neopower prend en charge une plage de câbles polyvalente de 2,5 mm2 à 6 mm2, permettant des capacités de transmission d'alimentation de 20A (2,5 mm2), 32A (4 mm2),d'une puissance de sortie de l'électricité supérieure à 40 A (6 mm2) à une tension nominale de 1000 V AC/DCEn outre, il comprend une transmission de signal 2A à 24V AC/DC à l'aide d'un câble de 0,35 mm2.il fonctionne sans faille dans une plage de températures allant de -40°C à +125°C et offre une protection exceptionnelle avec les classifications IP67 et IP6K9K, avec une certification IPXXB à l'épreuve du toucher. La tension de résistance diélectrique est de 3000 V CA pour la puissance et de 1000 V CA pour les circuits de signal dans des conditions normales,ce qui rend ces connecteurs électriques à 2 broches un choix fiable pour les systèmes critiquesPour une connexion fiable et sécurisée dans vos applications de haute puissance, faites confiance au connecteur à 2 broches Neopower haute performance.
| Attribut | Valeur |
| Marque | Néo-puissance |
| Type de produit | Connecteur électrique à 2 broches |
| Applications principales | Compresseur de climatisation, PTC (réchauffeurs à coefficient de température positive), OBC (chargeur embarqué), DCDC (convertisseur CC-CC), PDU (unité de distribution d'énergie), BDU (unité de déconnexion de la batterie) |
| Fonction de verrouillage secondaire | - Oui, oui. |
| Portée du câble (circuit électrique) | 2.5 mm2 6 mm2 |
| Compatibilité du câble (circuit de signal) | 0.35 mm2 |
| Poka-yoke (prévention du mauvais accouplement) | - Oui, oui. |
| L'interrupteur de haute tension (HVIL) | - Oui, oui. |
| Conception à l'épreuve du toucher | Oui (conforme à la norme IPXXB) |
| Écran | Écran complet à 360° |
| Courant nominal (circuit électrique) | Les capacités de sortie de l'appareil sont calculées à partir des données fournies par le fabricant. |
| Courant nominal (circuit de signal) | 2A |
| Voltage nominal (circuit électrique) | 1000V (c.c. et courant continu) |
| Voltage nominal (circuit de signalisation) | 24 V (c.c. ou courant continu) |
| Le système de régulation de la tension résistante dielectrique (circuit de puissance) | Le système d'alimentation doit être équipé d'un système d'alimentation électrique. |
| Le système de détection de la tension résistante dielectrique (circuit de signal) | Le système d'alimentation doit être équipé d'un système d'alimentation électrique. |
| Plage de température de fonctionnement | -40°C à +125°C |
| Classification de la propriété intellectuelle (protection de l'environnement) | IP67 et IP6K9K (lorsqu'ils sont appariés, pour la protection contre la poussière et l'eau à haute pression/haute température) IPXXB (à l'abri des doigts, à l'abri du toucher pour les pièces de connecteur non appariées) |
Questions fréquemment posées (FAQ)
Q1: Quelles sont les principales applications du connecteur à 2 broches Neopower?
R: Le connecteur Neopower 2 pin est conçu pour des performances robustes dans une variété de systèmes à forte demande.Ses principales applications comprennent les composants automobiles essentiels tels que les compresseurs de climatisation, les appareils de chauffage PTC (coefficient de température positive), les OBC (chargeurs embarqués) et les convertisseurs DCDC. It's also an ideal high voltage connector solution for Power Distribution Units (PDU) and Battery Disconnect Units (BDU) in electric vehicles and other advanced industrial machinery where reliable power and signal transmission are essential.
Q2: Quelles sont les valeurs de tension et de courant pour ce connecteur électrique à 2 broches?
R: Ce connecteur Neopower est conçu pour des applications de haute puissance. Pour le circuit d'alimentation, il prend en charge une tension nominale de 1000V (AC/DC).:Pour le circuit de signal, il est classé pour 24V (AC / DC) et courant 2A, généralement avec un câble de 0,35 mm2.
Q3: Quelles sont les caractéristiques de sécurité intégrées dans le connecteur Neopower 2 pin?
R: La sécurité est primordiale dans la conception de ce connecteur automobile Neopower.Fonction de verrouillage secondaire:Assure que les moitiés du connecteur restent solidement accouplées, évitant ainsi une déconnexion accidentelle.Je vais vous dire:Cette conception mécanique empêche un assemblage incorrect ou un mauvais couplage du connecteur.Le système de freinage à haute tension (HVIL):Ce circuit de sécurité critique garantit que la haute tension est déconnectée avant que le connecteur puisse être dématé, protégeant les utilisateurs et l'équipement.Conception à l'épreuve du toucher (IPXXB):Les contacts sont protégés contre le contact accidentel des doigts, même lorsqu'ils ne sont pas couplés, ce qui améliore la sécurité de l'utilisateur lors de la manipulation.
Q4: Comment ce connecteur électrique à 2 broches fonctionne-t-il dans des environnements difficiles?
R: Le connecteur Neopower 2 pin est conçu pour résister à des conditions difficiles. Il a une plage de température de fonctionnement de -40°C à +125°C, ce qui le rend adapté aux environnements extrêmement chauds et froids.Lorsqu'ils sont accouplés, le connecteur obtient une cote IP67 & IP6K9K, ce qui signifie qu'il est entièrement protégé contre la pénétration de poussière et peut résister aux jets d'eau à haute pression et à haute température.Cela en fait un excellent choix pour les applications exposées à l'humidité, la saleté, et le temps difficile.
Q5: Quelles tailles de câbles sont compatibles avec ce connecteur et offre-t-il un blindage EMI?
R: Pour le circuit d'alimentation, ce connecteur polyvalent à 2 broches accueille des sections transversales de câbles allant de 2,5 mm2 à 6 mm2.le connecteur est équipé d'un bouclier à 360°Ce blindage complet est crucial pour maintenir l'intégrité du signal et minimiser les interférences électromagnétiques (EMI).qui est particulièrement important dans les systèmes électroniques sensibles présents dans les véhicules modernes et les équipements industriels.
Q6: Ce connecteur Neopower peut-il être utilisé pour des applications à courant alternatif et à courant continu?
R: Oui, le circuit d'alimentation du connecteur électrique à 2 broches Neopower est nommé pour 1000V pour les applications AC (courant alternatif) et DC (courant continu).le circuit de signalisation est réglé sur 24 V AC/DC, offrant une flexibilité dans les différentes conceptions de systèmes électriques.
Q7: Quelle est la tension résistante diélectrique de ce connecteur haute tension?
R: La tension de résistance diélectrique, une mesure de sa capacité d'isolation, est robuste pour ce connecteur Neopower.Pour le circuit de signalisation, il est de 1000 V AC (50 Hz, dans des conditions normales), assurant la fiabilité et la sécurité dans les environnements à haute tension.
NeoPower est dédié aux connecteurs et câbles imperméables à haute tension / courant élevé, applicables aux batteries à nouvelle énergie, aux véhicules électriques, aux machines lourdes, aux connexions industrielles, au système de propulsion,stockage d'énergie solaire/éolienne, réseau intelligent, AGV, etc.

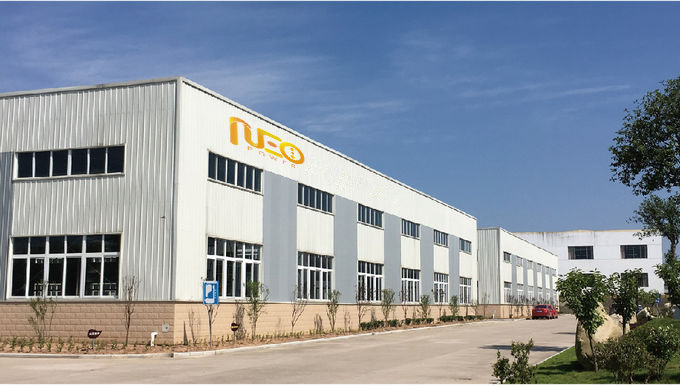

Neopower dispose de deux bases de fabrication situées respectivement à Huizhou, dans la province de Guangzhou, pour les connecteurs en coque en plastique, et à Changzhou, dans la province du Jiangsu, pour les connecteurs en coque en métal.Avec une riche expertise et une gestion de haut niveau, Neopower fournit des produits de qualité supérieure et des services excellents aux clients du monde entier.
La société a passé l'IATF 16949:2016, système de contrôle de la qualité ISO 9001:2015, et ses produits sont agréés CE, TVU, RoH.
