Détails sur le produit:
|
| Insulation Resistance: | 1000MΩ min | Operation Temperature: | -40℃ ~+85 ℃ |
|---|---|---|---|
| Working Pressure: | 0.5~1.6 Bar | Mating Cycle: | ≥100 times |
| Operation Te: | -40℃ ~ +125℃ | Current Rating: | Up to 150A |
| Cpa: | With | Voltage Rating: | Up to 600V |
| Mounting Style: | Panel Mount or PCB Mount | Shell Materials: | Plastic |
| Shielded Efficiency: | 70dB( 10KHz-5Mhz) 65 dB(5MHz-500MHz) | Salt Spray Re: | 144H (Mated) |
| Product Series: | FSP8.0 | Locking System: | CPA/TPA (Yes, typically with CPA/TPA) |
| Certifications: | UL, CSA, RoHS |
Principales caractéristiques :
Description du produit

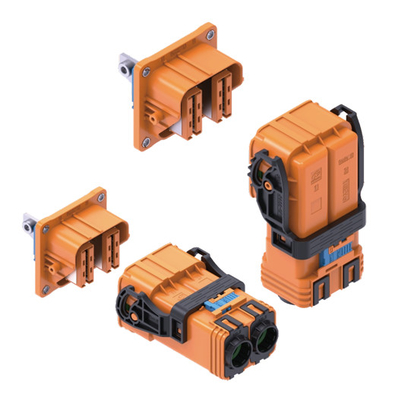

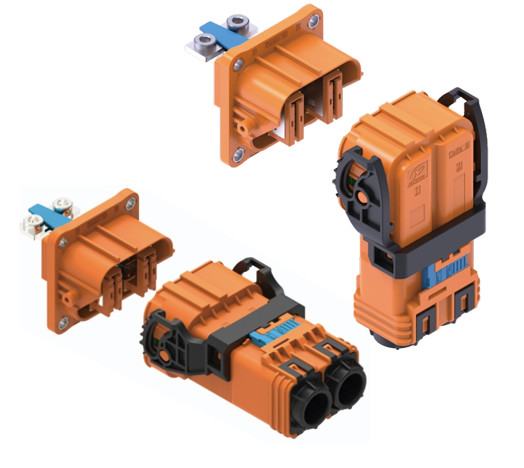

Le connecteur 2 broches Neopower est une solution de pointe conçue pour les systèmes haute tension et haute intensité dans les véhicules électriques et les applications industrielles. Conçu pour connecter des composants critiques tels que les batteries, les contrôleurs de moteur et les unités de distribution d'alimentation (PDU), ce connecteur d'alimentation hybride fournit une interface unique et robuste pour la transmission de l'alimentation et des signaux, garantissant une fiabilité et des performances inégalées.
Conçu pour la sécurité et la durabilité, le connecteur intègre de multiples fonctionnalités avancées. Le circuit d'interverrouillage haute tension (HVIL) et les contacts tactiles protègent les techniciens et les opérateurs contre les risques de haute tension, tandis que le verrouillage secondaire offre une sécurité supplémentaire contre les déconnexions accidentelles dues aux vibrations ou aux chocs. Sa conception Poka-yoke élimine le risque d'erreurs de connexion, une caractéristique cruciale dans les assemblages complexes. Ce connecteur n'est pas seulement puissant, mais aussi exceptionnellement robuste.
Avec un indice IP67 et IP6K9K supérieur, ce connecteur de batterie étanche prospère dans les environnements les plus difficiles, offrant une connexion fiable même lorsqu'il est exposé à l'eau, à la saleté et à la poussière. Le blindage à 360° est essentiel pour maintenir des signaux propres pour les broches de signal intégrées de 2A/24V, ce qui est essentiel pour les systèmes dotés d'électronique sensible comme les contrôleurs de moteur. Prenant en charge des câbles robustes jusqu'à 95 mm², c'est le choix définitif pour les applications exigeant un débit de puissance maximal.
Choisissez le connecteur 2 broches haute tension Neopower pour votre prochain projet afin de garantir une connexion sûre, sécurisée et très efficace. Contactez-nous dès aujourd'hui pour découvrir comment nos solutions de connecteurs avancées peuvent alimenter votre innovation.
| Attribut | Valeur |
| Courant nominal (Puissance) | 300A (à 70mm²), 400A (à 95mm²) |
| Courant nominal (Signal) | 2A (à 0,35mm²) |
| Tension nominale (Puissance) | 1000V AC/DC |
| Tension nominale (Signal) | 24V AC/DC |
| Indice de protection | IP67 & IP6K9K |
| Température de fonctionnement | -40°C à +125°C |
| Gamme de câbles compatibles | 70mm² à 95mm² (Puissance) |
| Fonctionnalités de sécurité | HVIL (Interverrouillage haute tension), Tactile (IPXXB) |
| Sécurité de connexion | Fonction de verrouillage secondaire, Poka-yoke |
| Blindage | Blindage EMI à 360° |
| Tenue diélectrique (Puissance) | 3000V AC à 50Hz (Conditions normales) |
| Tenue diélectrique (Signal) | 1000V AC à 50Hz (Conditions normales) |
| Applications principales | Batterie, contrôleur de moteur, unité de distribution d'alimentation (PDU) |
Conçu pour les environnements exigeants, le connecteur d'alimentation hybride Neopower est la solution ultime pour les applications nécessitant des connexions haute tension robustes, sûres et fiables.
Q : Qu'est-ce qui en fait un « connecteur d'alimentation hybride » ?
R : Il s'agit d'un connecteur d'alimentation hybride car il combine différentes fonctions au sein d'un seul boîtier. Il comporte deux grands contacts principaux conçus pour gérer des courants et des tensions très élevés (jusqu'à 400A/1000V) pour la transmission de l'alimentation, ainsi que des contacts plus petits conçus pour les signaux basse tension (2A/24V). Cela vous permet d'alimenter et de communiquer avec un appareil en utilisant un seul connecteur durable.
Q : Dans quelle mesure ce connecteur est-il étanche ? Peut-il être utilisé dans des environnements humides ou sales ?
R : Absolument. Le connecteur est classé IP67 et IP6K9K. Cela signifie qu'il est entièrement protégé contre la pénétration de la poussière et peut être immergé dans un mètre d'eau pendant 30 minutes (IP67). L'indice IP6K9K offre une protection contre les jets d'eau puissants et à haute température. Cela en fait un connecteur de batterie étanche vraiment fiable, adapté à une utilisation par tous les temps et aux procédures de lavage.
Q : À quoi servent les fonctions HVIL et de verrouillage secondaire ?
R : La sécurité est primordiale dans les systèmes haute tension. Le HVIL (High Voltage Interlock) est un circuit de sécurité essentiel qui garantit que l'alimentation haute tension est coupée avant que le connecteur puisse être déconnecté. Le verrouillage secondaire est un mécanisme physique qui offre une couche de sécurité supplémentaire, empêchant le connecteur 2 broches de se desserrer accidentellement en raison des vibrations, ce qui est essentiel dans les applications automobiles et industrielles.
Q : Quel est l'avantage de la conception Poka-yoke ?
R : Poka-yoke est un terme japonais signifiant « à l'épreuve des erreurs ». Le connecteur est conçu avec une forme de détrompage unique qui rend physiquement impossible un accouplement incorrect. Cela empêche d'endommager les broches du connecteur et l'équipement connecté, garantissant une connexion parfaite et sécurisée à chaque fois.
Q : Pourquoi le blindage à 360° est-il important pour ce connecteur haute tension ?
R : Les applications à courant élevé, comme celles impliquant des contrôleurs de moteur, peuvent générer des interférences électromagnétiques (EMI) importantes. Le blindage à 360° agit comme une barrière protectrice autour des contacts internes, empêchant ce « bruit » de perturber les signaux basse tension à l'intérieur du connecteur. Cela garantit que la communication de données de votre système reste claire et fiable.
Q : Quelle est la taille de fil pour laquelle ce connecteur est-il conçu ?
R : Ce connecteur robuste est conçu pour accueillir de gros câbles d'alimentation avec une section transversale allant de 70 mm² à 95 mm². Cette large plage lui permet de gérer en toute sécurité et efficacement des courants allant jusqu'à 400 A sans surchauffe, ce qui le rend idéal pour les systèmes haute puissance.
NeoPower se consacre aux connecteurs et câbles étanches haute tension/haute intensité, applicables aux blocs-batteries à énergie nouvelle, aux VE, aux machines lourdes, aux connexions industrielles, aux systèmes de transmission, au stockage d'énergie solaire/éolienne, aux réseaux intelligents, aux AGV, etc.

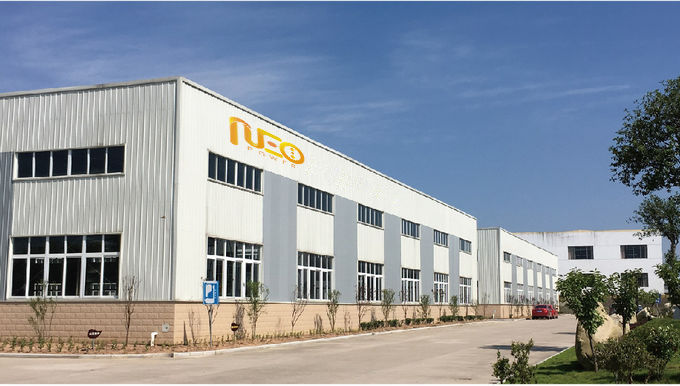

Neopower dispose de deux bases de fabrication situées à Huizhou, dans la province du Guangdong, pour les connecteurs à coque en plastique, et à Changzhou, dans la province du Jiangsu, pour les connecteurs à coque en métal respectivement. Grâce à une riche expertise et à une gestion de haut niveau, Neopower fournit des produits de qualité supérieure et d'excellents services aux clients du monde entier.
L'entreprise a passé le système de contrôle de la qualité IATF 16949:2016, ISO 9001:2015, et ses produits sont approuvés CE, TVU, RoHs.
